Moving Average 1Ch

Der Moving Average 1Ch berechnet den gleitenden Durchschnitt, das Minimum und das Maximum der neuesten Eingangswerte in einem Intervall einer bestimmten Länge. Des Weiteren werden die Zeitwerte des Minimums und Maximums angezeigt. Die Berechnung des gleitenden Durchschnitts hängt von der Konfiguration der Parameter Num Values und Startup Behaviour ab.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Num Values: Anzahl der Werte, die in die Berechnung des gleitenden Durchschnitts, des Minimums und des Maximums einfließen.
• Startup Behaviour: Berechnungsverhalten am Anfang der Analyse, bevor mindestens Num Values Eingangswerte vorhanden sind.
• ZeroPadding: Die fehlenden Werte werden mit Nullen gefüllt.
• UseFirstValue: Der erste Wert wird verwendet, bis die Anzahl der Werte Num Values entspricht.
• WaitUntilFilled: Das erste Ergebnis wird berechnet, wenn die Anzahl der Werte Num Values entspricht.
• AvgOverExisting: Der Durchschnitt wird mit den bereits vorhandenen Werten berechnet, bis die Anzahl der Werte Num Values entspricht.

Ausgangswerte

• Moving Avg: Zeigt den aktuellen Mittelwert an.
• Moving Min: Zeigt das Minimum der letzten n Eingangswerte an.
• Moving Max: Zeigt das Maximum der letzten n Eingangswerte an.

Standard HMI Controls

Für den Algorithmus Moving Average 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das MinMaxAvg Control visualisiert die Ausgangswerte Moving Min, Moving Max und Moving Avg sowie den Eingangswert der Daten.

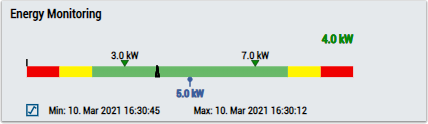

2. Das EnergyMonitoring Control visualisiert die Ausgangswerte Moving Min, Moving Max und Moving Avg sowie den Eingangswert der Daten.

3. Das Thermometer Control visualisiert die durchschnittliche (Moving Avg) Temperatur.

4. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Moving Min, Moving Max, Moving Avg.

Alternativ können im Algorithmus Moving Average 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
