Logic Operation Counter

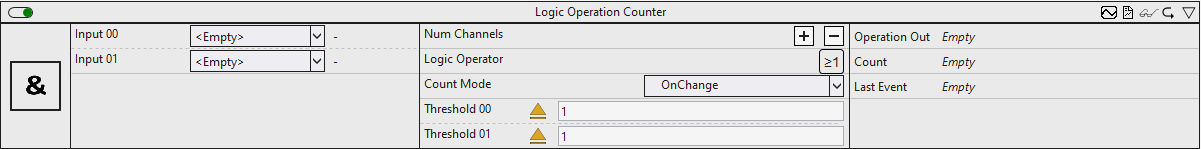

Logic Operation Counter 1:

Der Logic Operation Counter führt eine logische Operation an den Werten von zwei oder mehr Kanälen aus und liefert das Ergebnis dieser logischen Operation. Dazu kann jeder Eingangswert mit einer Schwelle und einem Operator kombiniert werden. Des Weiteren können der logische Operator und der Zählmodus einzeln konfiguriert werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

  • Num Channels: Fügt einen Eingangskanal hinzu oder entfernt ihn.
  • Threshold 00: Schwelle für das Signal des ersten Kanals.
  • Threshold 01 ..n: Schwelle für das Signal des zweiten bis n-ten Kanals.
  • Logic Operator: Logischer Operator für die Operation:

       Logic Operation Counter 2:  Logisches ODER

       Logic Operation Counter 3:  Logisches XOR (EXKLUSIVES ODER)

       Logic Operation Counter 4:  Logisches UND

       Logic Operation Counter 5:  Logisches NAND (NICHT UND)

       Logic Operation Counter 6:  Logisches NOR (NICHT ODER)

  • Count Mode: Modus des Ergebniszählers.
    OnChange: Der Zähler zählt jedes Mal, wenn sich das Ergebnis auf TRUE ändert.
    Cyclic: Der Zähler inkrementiert jeden Zyklus, wenn die Bedingung TRUE ist.
  • Use Absolute Values: Wenn die Checkbox aktiviert ist, werden die absoluten Werte des Eingangssignals verwendet.
  • Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

  • Operation Out: Ergebnis der logischen Operation.
  • Count: Wird inkrementiert, wenn der Ausgangswert TRUE ist. Das Verhalten ist abhängig von dem Parameter Count Mode.
  • Last Event: Gibt den Zeitpunkt des letzten ausgelösten Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen

Standard HMI Controls

Für den Algorithmus Logic Operation Counter sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das Comparison Control visualisiert die Ausgangswerte Operation Out und Count sowie die Konfigurationsoption Logic Operator.

Logic Operation Counter 7:

2. Das SingleValue Control visualisiert die Ausgangswerte Count und Last Event.

Logic Operation Counter 8:

3. Das BinaryState Control visualisiert den Ausgangswert Operation Out.

Logic Operation Counter 9:

4. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Operation Out, Count, Last Event.

Logic Operation Counter 10:
Logic Operation Counter 11:
Logic Operation Counter 12:

Alternativ können im Algorithmus Logic Operation Counter mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
