Histogram 1Ch

Histogram 1Ch berechnet die Verteilung eines Einzelkanal-Eingangswerts zyklisch. Er kann mit minimaler Klasse, maximaler Klasse und Gesamtanzahl der Klassen konfiguriert werden. Die Dimension des Ausgangs-Arrays ist die Anzahl der Klassen + 2, da Werte, die kleiner als die minimale Klasse sind, im ersten Array-Element gespeichert werden und Werte, die größer als die maximale Klasse sind, im letzten Array-Element gespeichert werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

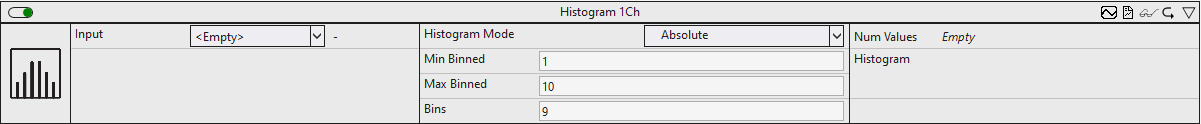

Konfigurationsoptionen

• Histogram Mode: Die Betriebsart des Histogramms. Es wird zwischen einer absoluten und einer relativen Ausgabe unterschieden. Letzteres kann verwendet werden, um die prozentuale Verteilung anzuzeigen.
• Min Binned: Minimaler Wert, der analysiert werden soll.
• Max Binned: Maximaler Wert, der analysiert werden soll.
• Bins: Gesamtanzahl der Klassen für das Histogramm, die berechnet werden sollen.
• Enable Display Names: Aktivierung von Histogram Display Names. Diese Konfiguration ist versteckt in dem Property Fenster sichtbar.
• Histogram Display Names: Displaynamen der einzelnen Bins. Diese Konfiguration ist versteckt in dem Property Fenster sichtbar und wird für das HMI verwendet.

Ausgangswerte

• Num Values: Zeigt die Gesamtanzahl der analysierten Werte für die Verteilung an.
• Histogramm: Unter den Num Values wird das Histogramm angezeigt. Wenn Sie den Cursor über die Balken bewegen, sehen Sie einen Tooltip mit dem Wertintervall und dem zugehörigen Wert des Histogramm-Bins.

Standard HMI Controls

Für den Algorithmus Histogram 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das Histogram Control visualisiert den Ausgangswert Num Values.

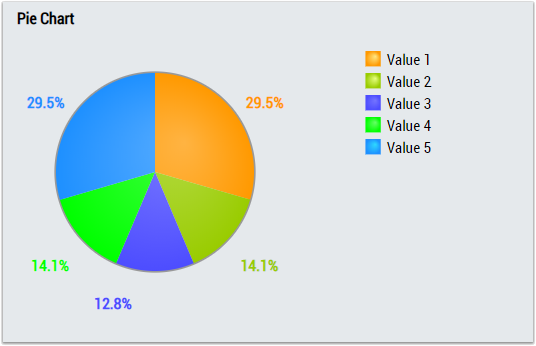

2. Das PieChart Control visualisiert den Ausgangswert Num Values.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Num Values, Histogram.

Alternativ können im Algorithmus Histogram 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
