Threshold String Classifier 1Ch

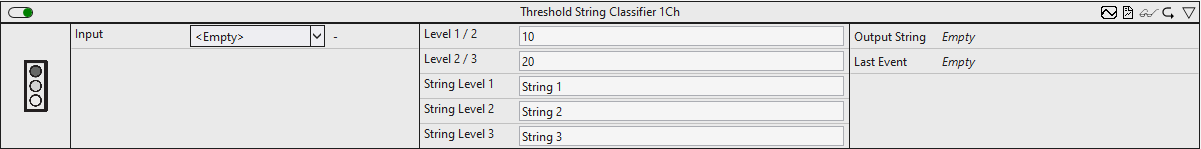

Threshold String Classifier 1Ch 1:

Der Algorithmus Threshold String Classifier 1Ch stuft die Eingangswerte in drei verschiedene Klassen gemäß den konfigurierten Schwellen ein. Die Klassennamen (Output String) können einzeln als String 1, String 2 und String 3 konfiguriert werden.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

  • Level 1 / 2: Die Eingangswerte, die kleiner als die konfigurierte Schwelle sind, werden in die erste Klasse eingestuft, und die Eingangswerte, die gleich oder größer als die konfigurierte Schwelle sind, werden in die zweite Klasse eingestuft.
  • Level 2 / 3: Die Eingangswerte, die kleiner als die konfigurierte Schwelle sind, werden in die zweite Klasse eingestuft, und die Eingangswerte, die gleich oder größer als die konfigurierte Schwelle sind, werden in die dritte Klasse eingestuft.
  • String 1: Name der ersten Klasse.
  • String 2: Name der zweiten Klasse.
  • String 3: Name der dritten Klasse.
  • Tolerance (optional): Toleranzwert für die Vergleiche Equal / NotEqual.

Ausgangswerte

  • Output String: Zeigt die Klasse an, zu der die Eingangswerte gehören.
  • Last Event: Gibt den Zeitpunkt des letzten ausgelösten Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus Threshold String Classifier 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

1. Das TrafficLight Control visualisiert die Ausgangswerte Output String und Last Event sowie den Eingangswert der Daten.

Threshold String Classifier 1Ch 2:

2. Das SingleValue Control visualisiert den Ausgangswert Output String.

Threshold String Classifier 1Ch 3:

3. Das Tachometer Control visualisiert den Eingangswert inklusive der konfigurierten Grenzwerte.

Threshold String Classifier 1Ch 4:

4. Das Radial Gauge Control visualisiert den Eingangswert inklusive der konfigurierten Grenzwerte.

Threshold String Classifier 1Ch 5:

5. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Output String, Last Event.

Threshold String Classifier 1Ch 6:
Threshold String Classifier 1Ch 7:
Threshold String Classifier 1Ch 8:

Alternativ können im Algorithmus Threshold String Classifier 1Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
