XY Shape Monitor Rectangle 2Ch

Der XY Shape Monitor Rectangle 2Ch zählt die Anzahl der Schnittpunkte eines XY-Eingangs mit einer bestimmten Rechteckform.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

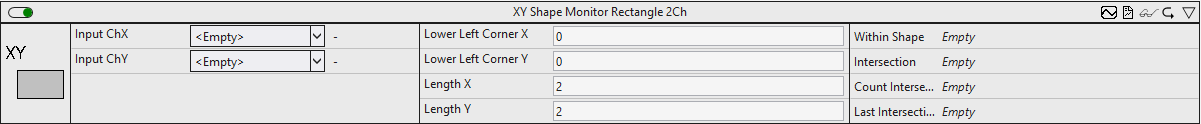

Konfigurationsoptionen

• Lower Left Corner X: X-Position der unteren linken Ecke des Rechtecks.
• Lower Left Corner Y: Y-Position der unteren linken Ecke des Rechtecks.
• Length X: Länge des Rechtecks in positiver X-Richtung.
• Length Y: Länge des Rechtecks in positiver Y-Richtung.

Ausgangswerte

• Within Shape: Zeigt an, ob sich das Eingangssignal gegenwärtig innerhalb der bestimmten Form befindet.
• Intersection: Zeigt an, ob das Eingangssignal gegenwärtig die bestimmte Form kreuzt.
• Count Intersections: Zählt die Gesamtanzahl der Schnittpunkte von Eingangssignal und Form.
• Last Intersection: Gibt den Zeitpunkt des letzten Schnittpunkt-Ereignisses an → das Ereignis kann per Drag-and-Drop in den Scope-Chart gezogen werden, um es als Trigger-Event anzuzeigen.

Standard HMI Controls

Für den Algorithmus XY Shape Monitor Rectangle 2Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

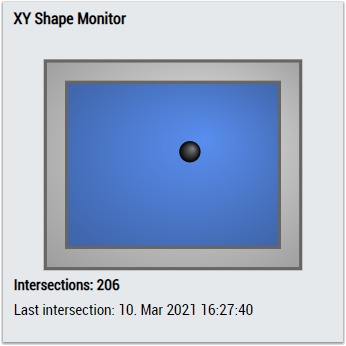

1. Das XYShapeMonitor Control visualisiert die Ausgangswerte Within Shape, Intersection, Count Intersections und Last Intersection.

2. Das SingleValue Control visualisiert die Ausgangswerte Intersection und Last Intersection.

3. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Within Shape, Intersection, Count Intersections, Last Intersection.

Alternativ können im Algorithmus XY Shape Monitor Rectangle 2Ch mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
